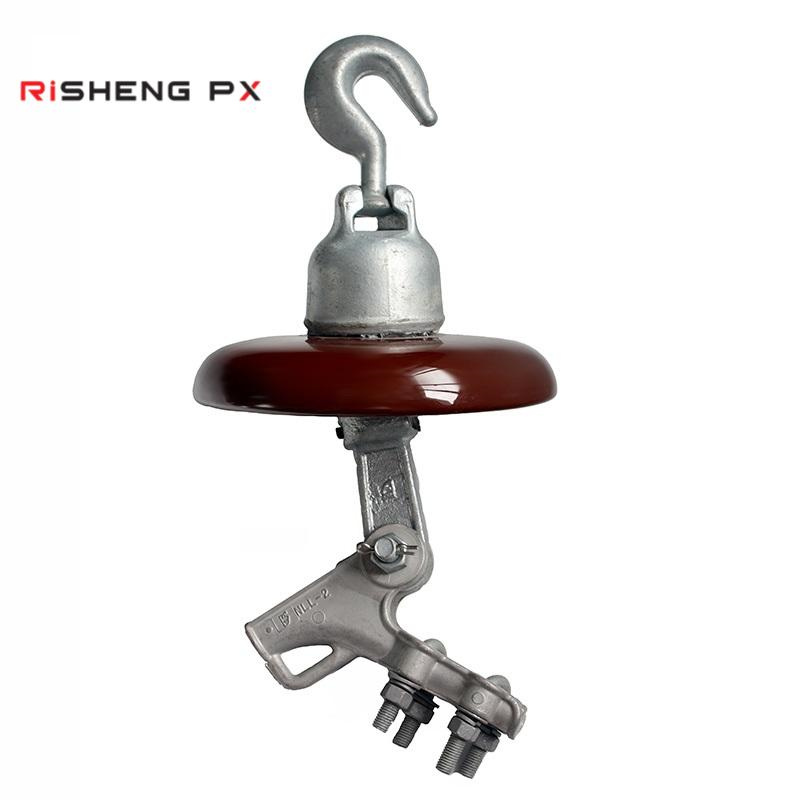

40KN U40B Дисков Окачващ Порцеланов Изолатор

Обикновените изолатори са подходящи за общи зони. Правилното увеличаване на броя на изолаторите може също да подобри характеристиките на прескачане на замърсяване. Дисковият порцеланов изолатор е специален контрол на изолацията, който може да играе важна роля във въздушните електропроводи.

Дисковидни порцеланови изолатори за окачване, устойчиви на замърсяване от високоволтови линии, са подходящи за промишлен прах, химическа промишленост, солени основи, крайбрежни и мъгливи райони. Използват се за изолация и фиксирани проводници на високоволтови въздушни преносни и разпределителни линии. Обикновено се сглобяват в изолационни низове за електропроводи с различни нива на напрежение и различни замърсени зони.

Стандарт: Обикновено отговаря на IEC 60383, GB/T 1001 (в зависимост от региона).

Механична якост: 40 kN (максимално натоварване на опън).

Материал: Високоалуминиев порцелан (отлични диелектрични и механични свойства).

Път на пълзене: ~200–400 мм (варира в зависимост от дизайна; оптимизирано за устойчивост на замърсяване).

Номинално напрежение: Използва се в системи от 11 kV до 765 kV (за по-високо напрежение могат да се използват няколко диска).

Съединител тип „сферично-гнездо“ или „вилка-езично“ за сглобяване на струни.

Гладко глазурирано покритие за намаляване на натрупването на замърсявания.

Този изолатор е предназначен за:

Въздушни електропроводи (окачване на проводници от кули).

Приложения с безизходица и опъване (където механичното натоварване е от решаващо значение).

Поддръжка на шини и оборудване на подстанция.

Сурови среди (крайбрежни, промишлени или силно замърсени райони).

 Основни предимства

(1) Висока механична якост (товароносимост 40 kN)

Издържа на тежки проводници (напр. ACSR, AAAC) и екстремни метеорологични условия (лед, вятър).

Надежден в електропроводи с голям обхват (напр. речни прелези, планински райони).

(2) Отлични електрически характеристики

Нисък ток на утечка поради висококачествен порцелан.

Висока устойчивост на пробиване (без вътрешни пукнатини под високо напрежение).

(3) Устойчивост на замърсяване и атмосферни влияния

Глазираната повърхност предотвратява абсорбирането на вода и замърсяването.

Дългият път на пълзене намалява риска от прегаряне в замърсени зони.

(4) Издръжливост и дълъг експлоатационен живот

Устойчив на UV разграждане, корозия и термични цикли.

Не изисква поддръжка в продължение на десетилетия (за разлика от полимерните изолатори при някои условия).

(5) Модулен дизайн

За линии с по-високо напрежение (напр. 220 kV, 500 kV) могат да се свържат множество дискове в струни.
